SiO2層を作製したn+-Si基板上に，真空蒸着法によりN,N'-dioctyl-3,4,9,10-perylene tetracarboxylic diimine (PTCDI-C8）薄膜を形成し，nチャンネル電界効果トランジスタを作製し，真空中で電圧・電流特性を測定した．HMDSやOTESでSiO2表面を処理して疎水的にすると，電子の移動度とオン・オフ比が向上し，閾値電圧が減少した．OTES処理を行うと，電子移動度は 4.6 × 10-1 cm2/Vs，オン・オフ比は 107 ，閾値電圧は 21 Vであった．有機半導体の電子移動度として，高い値が得られた．

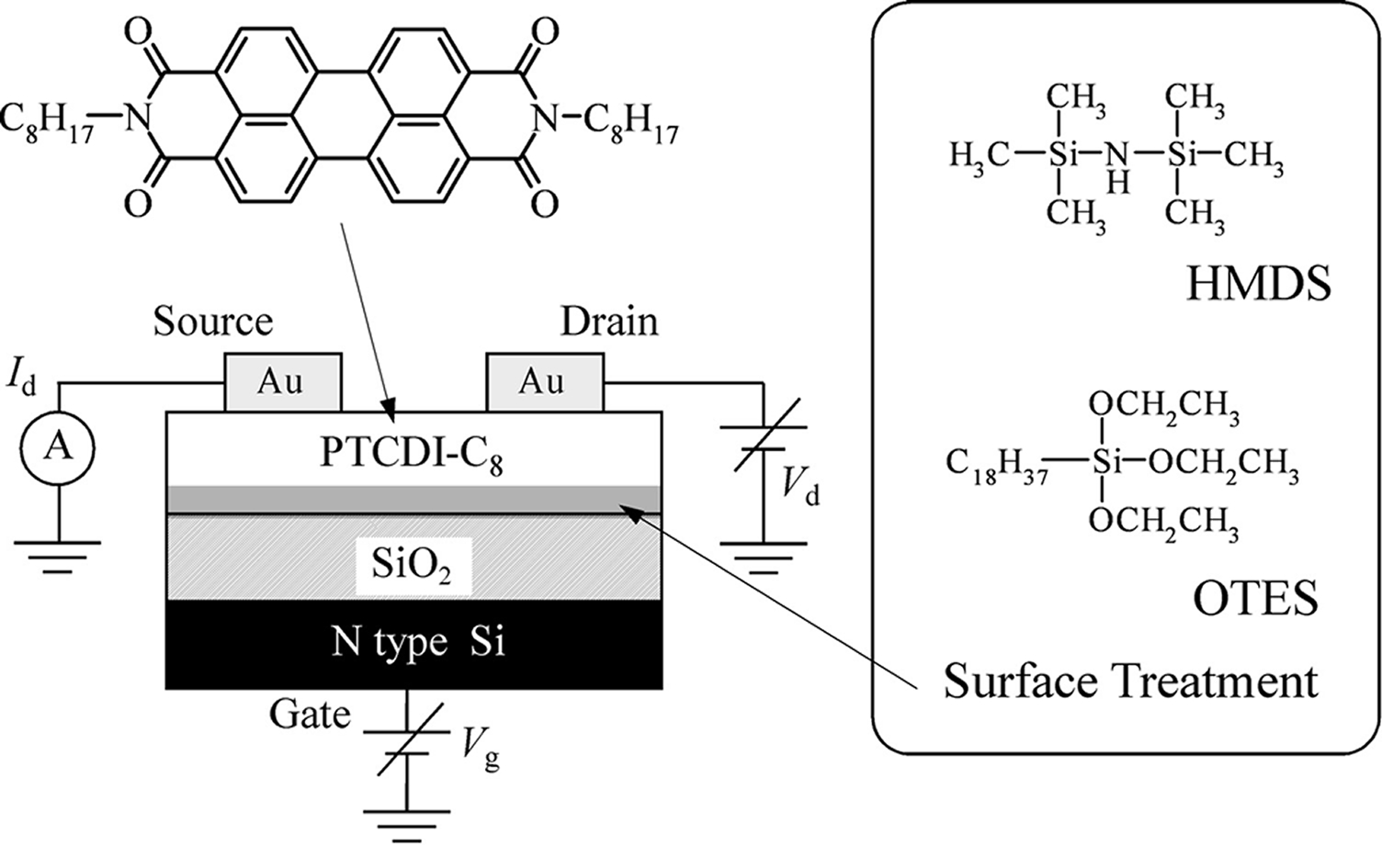

図1．PTCDI-C8を材料とした電界効果トランジスタ．
1. Mol. Cryst. Liq. Cryst., 462, 37 (2007).
(2) N,N'-bis(4-trifluoromethyl-benzyl)perylene-3,4,9,10-tetra-carboxylic diimineを材料とした大気中で安定なnチャンネル有機電界効果トランジスタ
SiO2/n+-Si基板上に真空蒸着法によりN,N'-bis(trifuloromethyl)-perylene-3,4,9,10-tetracarboxylic
diimine (PTCDI-TFB) 薄膜を形成し，nチャンネル有機電界効果トランジスタを作製し，真空中と大気中で電圧・電流特性を測定した．HMDS処理した基板に95℃で蒸着した場合に，大気中で，最高の移動度
4.1 × 10-2 cm2/Vs が得られた．大気中で安定に動作する要因は，PTCDI-TFBの高い電子親和力4.8 eVと考えられる．

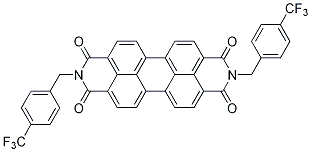

図2．PTCDI-TFBの化学構造．
2. Chem. Phys. Lett., 436, 139 (2007).
(3) 10,12-pentacosadiynoic acidから作製したポリジアセチレンのラングミュア・ブロジェットとラングミュア・シェーファーフィルムのラマンスペクトル
10,12-pentacosadiynoic acidのカドミウム塩からLB膜とLS膜を作製し，光重合によりポリジアセチレン青膜を作製した．LS膜とLB膜のラマンスペクトルで，C≡C伸縮振動がそれぞれ2068と2079
cm-1に観測され，高分子鎖のパッキングの違いに起因すると考えられる．1332-1182 cm-1領域に側鎖CH3(CH2)11-基のCH2縦揺れ振動のプログレッションが観測され，アルキル基は全トランス形をとっていることがわかった．

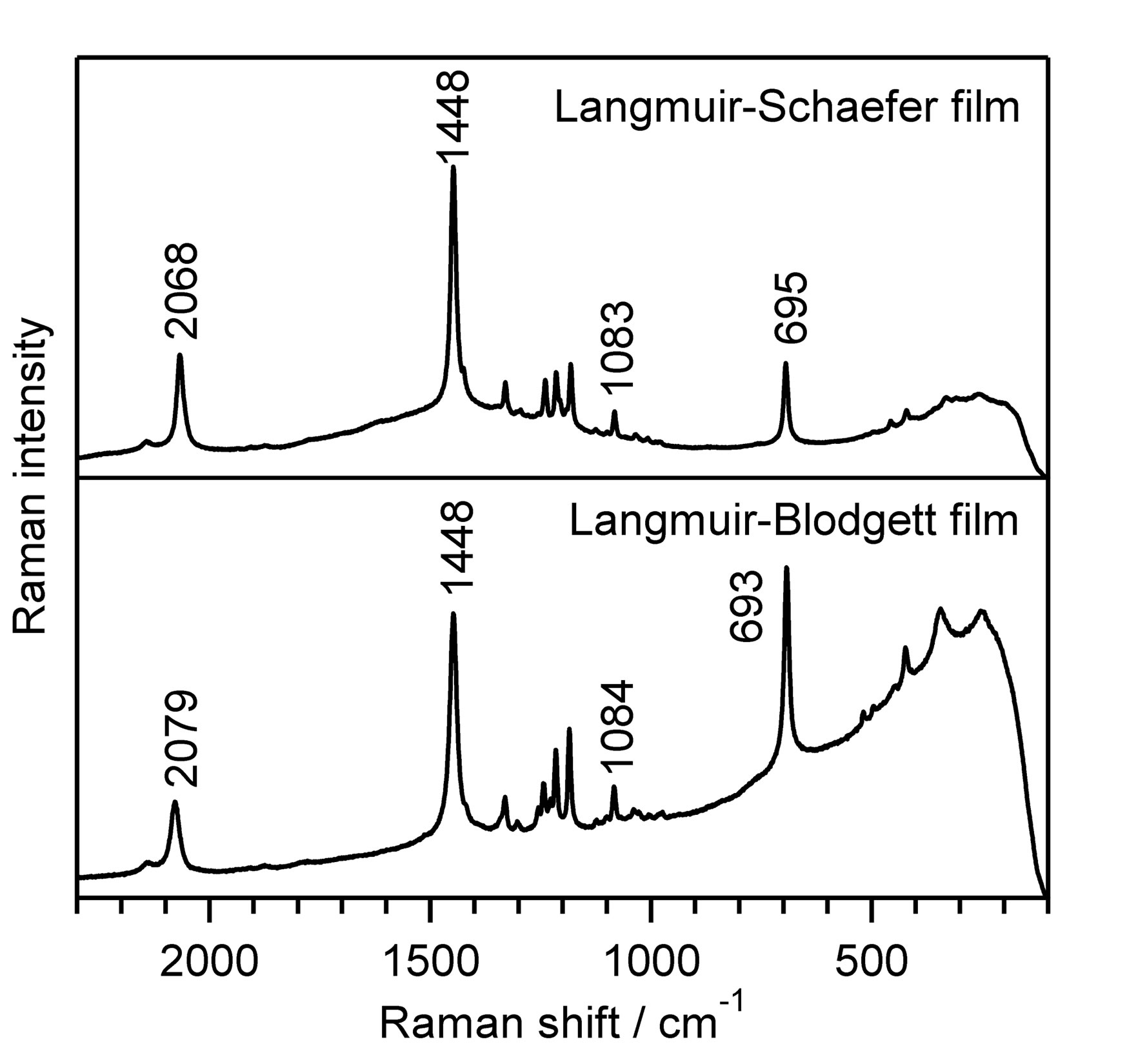

図3．ラマンスペクトル（633 nm励起）．
3. Chem. Phys. Lett., 444, 328 (2007).
論文など
● 原著論文
1. "High Performance N-Channel Organic Field-Effect Transistors Based on N,N'-Dioctyl-3,4,9,10-Perylene Tetracarboxylic Diimine"
Y. Hosoi and Y. Furukawa
Mol. Cryst. Liq. Cryst., 462(1), 37-43 (2007).
2. "Air-Stable n-Channel Organic Field-Effect Transistors Based on N,N'-Bis(4-trifluoromethylbenzyl)perylene-3,4,9,10-tetracarboxylic Diimide"
Y. Hosoi, (D. Tsunami), (H. Ishii), and Y. Furukawa
Chem. Phys. Lett., 436(1-3), 139-143 (2007).
3. "Raman Spectra of Langmuir-Blodgett and Langmuir-Schaefer Films of
Polydiacetylene Prepared from 10,12-Pentacosadiynoic Acid"
K. Seto, Y. Hosoi, and Y. Furukawa
Chem. Phys. Lett., 444(4-6), 328-332 (2007).
4. "Relationship between Film Structure and Electric Performance of Organic Field-Effect Transistors Based on Perylene Tetracarboxylic Diimine Derivatives"
Y. Hosoi and Y. Furukawa
Mol. Cryst. Liq. Cryst., 471(1), 189-194 (2007).
5. "Kinetically Stabilized 1,1'-Bis[(E)-diphosphenyl]ferrocenes: Syntheses, Structures, Properties, and Reactivity"
(N. Nagahora), (T. Sasamori), Y. Watanabe, Y. Furukawa, and (N. Tokikoh)
Bull. Chem. Soc. Jpn., 80(10), 1884-1900 (2007).
● 単行本
1. "Vibrational Spectroscopy of Conducting Polymers: Fundamentals and Applications"
Y. Furukawa
Vibrational Spectroscopy of Polymers: Principles and Practice, N.J. Everall, J.M. Chalmers and P.R. Griffiths eds., John, Wiley & Sons, Chichester, pp. 537-556 (2007).
2. 「赤外・ラマン分光の有機電子デバイスへの応用」
古川行夫
先端材料開発における振動分光分析法の応用，西岡利勝，錦田晃一，尾崎幸洋編，第5章第1節，シーエムシー出版，東京，pp. 184-195 (2007).
3. 「赤外分光法を用いたキャリア（構造・密度）の測定方法と評価」
古川行夫
最新導電性高分子全集-高導電率化/経時変化/汎用有機溶媒への溶解性向上-，第5章第1節，技術情報協会，東京，pp. 149-159 (2007).
● 招待・依頼講演
1. 「有機EL・有機TFTにおける導電性高分子材料の基礎と特性」
情報機構セミナー，東京都産業貿易センター（東京），2007年1月29日．
2. 「ラマン分光の応用：基礎科学」
日本分光学会第43回夏期セミナー「ラマン分光法」，幕張メッセ国際会議場（幕張），2007年8月31日．
3. 「研究開発とIR分光」
第27回湘南ハイテクセミナー―研究開発と分析技術―，KUポートスクウェア（横浜），2007年12月4日．
● 受賞
1. 日本化学会BCSJ賞，渡辺恭彰，古川行夫，2007年10月．
● 競争的資金
1. 文部科学省科学研究費補助金 萌芽研究「振動シュタルク効果の新しい測定法と解析法の開発」（代表）
2. 文部科学省科学研究費補助金 学術創成研究「高周期典型元素不飽和化合物の化学：新規物性・機能の探求」（分担）
3. グローバルCOE「実践的化学知」教育研究拠点（分担）
4. ハイテクリサーチセンター「分子設計による機能性新素材の開発」（分担）
